KDS-SR Schroef kabeldoorvoersysteem

Voor het doorvoeren van niet geassembleerde kabels, leidingen en luchtslangen (zonder connectoren) biedt CONTA-CLIP een breed assortiment aan producten die een alternatief bieden voor wartels en industriële connectoren.

De Productgroep KES wordt toepast op plekken waar veel kabels/leidingen moeten worden doorgevoerd, maar waar weinig ruimte is. De KES-E bestaat alleen uit TPE en is hierdoor buigbaar. De KES-E heeft minimale trekontlasting en is zonder gereedschap te monteren. Deze wordt simpelweg in de opening gedrukt. Hierdoor is deze wel IP54 getest.

De KES-E variant bestaat alleen uit TPE. Deze kan in een opening gedrukt worden zonder het gebruik van gereedschap. De KES-E heeft doorvoeren van 1.0 tot en 16.1 mm.

Ik wil meer informatie

    Download de catalogus
    3D Step Files aanvragen
    Ik wil een gratis proefmonster

    KES-E doorvoersysteem is kosten besparende oplossing geschikt voor niet geassembleerde kabels, hydrauliekleidingen en luchtslangen (zonder connectoren). CONTA-CLIP biedt een breed assortiment aan producten die een alternatief bieden voor wartels en industriële connectoren.

    KES-E Single-component

    De KES-E is een kosten besparende doorvoeroplossing. De KES-E is vervaardigd uit één basis materiaal, TPE.  Hierdoor is de KES-E buigzaam en kan deze kinderlijk eenvoudig in de behuizing of schakelkast gedrukt worden.

    KES-E is geschikt voor niet geassembleerde kabels, hydrauliekleidingen en luchtslangen.

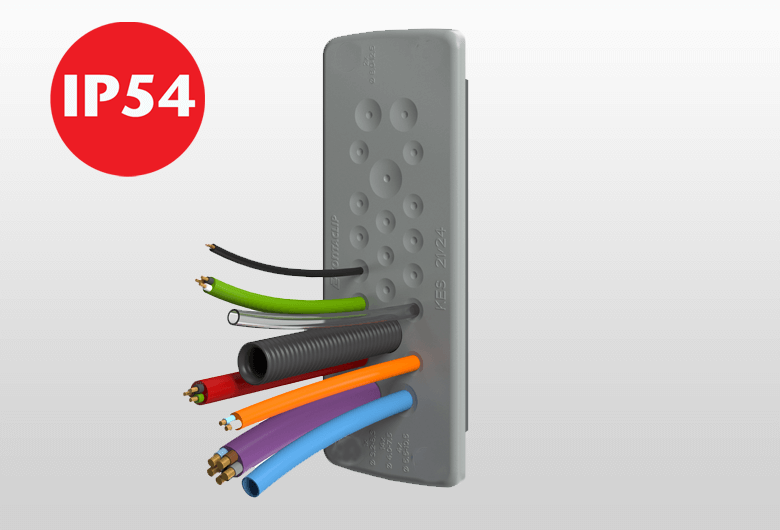

    KES-E Multiple-entries
    KES-E Wall-thickness

    De KES-E is geschikt voor behuizingen en schakelkast met een wanddikte van 1.5 mm tot en 4 mm. Hiervoor zijn er twee varianten Kes-E doorvoeren. De A-variant is geschikt voor wanddiktes van 1.5 mm tot en met 2.5 mm en de B variant is geschikt geschikt voor wanddiktes van 2.5 mm tot en met 4 mm.

    De KES-E doorvoer biedt een hoge kabeldichtheid en past op de industrie standaard 36 mm x 112 mm. In totaal zijn negen verschillende varianten beschikbaar. Op 40cm2 kunnen 50 doorvoeren gerealiseerd worden met een maximale diameter van 8.3 mm. De maximale kabeldiameter in de KES-E doorvoeren is 16.1mm.

    KES-E range-line-drawing
    KES IP54

    De KES-E doorvoeren zijn streng getest volgens IP54 beschermingsgraad. Dit betekent dat de opening die de KES-E doorvoer stofvrij afdicht en plensdicht is. De componenten in de behuizing of schakelkast worden volledig beschermd tegen stof. De KES doorvoer biedt een bescherming tegen het binnendringen van water tot en met 10 liter per minuut onder een willekeurige hoek.

    Door de TPE buitenzijde biedt de KES-E doorvoer een hygiënisch design. Door de ronde hoeken en licht trapezium vorm van de randen is de KES-E doorvoer eenvoudig schoon te houden.

    KES-E Hygienic-design
    Ik wil meer informatie

    Bekijk de tutorials

    KES-E doorvoersysteem is kosten besparende oplossing geschikt voor niet geassembleerde kabels, hydrauliekleidingen en luchtslangen (zonder connectoren). CONTA-CLIP biedt een breed assortiment aan producten die een alternatief bieden voor wartels en industriële connectoren.

    KES-E Single-component

    De KES-E is een kosten besparende doorvoeroplossing. De KES-E is vervaardigd uit één basis materiaal, TPE.  Hierdoor is de KES-E buigzaam en kan deze kinderlijk eenvoudig in de behuizing of schakelkast gedrukt worden.

    KES Multiple-entries

    KES-E is geschikt voor niet geassembleerde kabels, hydrauliekleidingen en luchtslangen.

    KES-E Wall-thickness

    De KES-E is geschikt voor behuizingen en schakelkast met een wanddikte van 1.5 mm tot en 4 mm. Hiervoor zijn er twee varianten met Kes-E doorvoeren. De A-variant is geschikt voor wanddiktes van 1.5 mm tot en met 2.5 mm en de B variant is geschikt geschikt voor wanddiktes van 2.5 mm tot en met 4 mm.

    KES-E range-line-drawing

    De KES-E doorvoer biedt een hoge kabeldichtheid en past op de industrie standaard 36 mm x 112 mm. In totaal zijn negen verschillende varianten beschikbaar. Op 40cm2 kunnen 50 doorvoeren gerealiseerd worden met een maximale diameter van 8.3 mm. De maximale kabeldiameter in de KES-E doorvoeren is 16.1mm.

    KES IP54

    De KES-E doorvoeren zijn streng getest volgens IP54 beschermingsgraad. Dit betekent dat de KES-E doorvoer stofvrij en plensdicht is. De KES doorvoer biedt een bescherming tegen het binnendringen van water tot en met 10 liter per minuut onder een willekeurige hoek.

    KES-E Hygienic-design

    Door de TPE buitenzijde biedt de KES-E doorvoer een hygiënisch design. Door de ronde hoeken en licht trapezium vorm van de randen is de KES-E doorvoer eenvoudig schoon te houden.
